شرح صيانةالهارد واليسترن الاسود

مُساهمة  Admin في الثلاثاء أبريل 07, 2009 4:25 pm

lol! بسم الله الرحمن الرحيم

اليوم هنتكلم عن موضوع شيق جدا يا جماعه وهو صيانة الهارد الاسموز الاسود

انا وانتم جميعا عارفين ان مشاكلة كترت اوى وعيوبه بقت كتير والكتير منا محتاج يعرف ايه العمل معاه علشان يقدر يصلحة ويستفاد منه
مش هطول عليكم
بسم الله نبدا

فى البداية بشكر الاخ صلاح السيد صاحب الموضوع الرائع

اولا
الويسترن الاسمر وخصوصا ما سوف نتكلم اليوم عليه ان شاء الله تعالى الهارد الاسموس كوجه عام ...( وللعلم سائر البورد الاخرى تنطبق عليها معظم عيوب البوردة التى سوف اتم الشرح عليها ان شاء الله تعالى )
الصورة الاولى تبين شكل البوردة التى سوف نتعامل معها ان شاء الله



الصورة التالية تحدد ايسى السوفت



وهو الايسى المسئول عن قراءة موديل الميديا وهو ايضا الذى يخزن فيه حجم الهارد اذا كان الهارد 80 او اكثر
مهم جدا عند تغيير البوردة بالكامل لابد من نقلة من البوردة التالفة الى البوردة الجديدة حتى تتم عملية تغير البوردة بطريقة صحيحة
اعطالة

1- التغير فى مساحة الهارد
2- الهارد لا يعمل باور مطلقا اذا ما كان الايسى تالف نهائيا
3- قراءة الميديا بطريقة خطأ فى setup البوردة مما يؤدى الى عدم قراءتة فى الويندوز
يمكن اعادة شحن هذا الايسى فقط عن طريق كارت يسمى pc3000 وهو غالى الى حد ما حاليا

***********************************

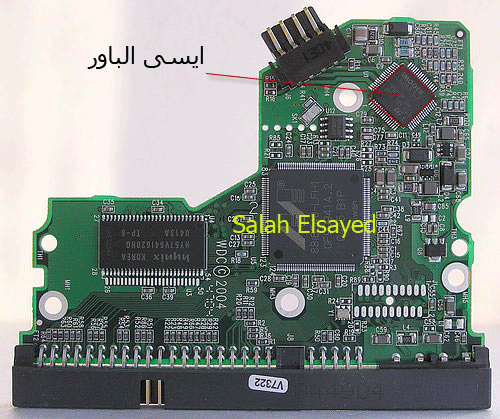

الصورة التالية تبين ايسى البور

هو الايسى المسئول عن تغذية الميديا بالكهرباء المطلوبة
اشكال اعطالة كثيرة جدا .
1- بالطبع الحرق الواضح
2- ارتفاع درجة حرارتة بطريقة عالية
3- اصدار صوت غريب منتظم فى العادة سوف احاول ان اسجل الصوت ولكنها عملية صعبة ( قدرنى الله على ذلك )
4- ليس هناك اى علامة على التلف ولا ارتفاع فى درجة الحرارة ولا صوت غريب ولكن الهارد لا يعمل على الاطلاق وهنا تأتى عملية التأكد من ان الشيب الرئيسى سليم من عدمة

***************************************
اذكر ربنا وكمل
**************
الصورة التاليه
لبفات تحدد عطل الشيب من عدمة

ويتم تحديد عطل الشيب بطريقة القياس بالديجيتال على وضع الصفارة بوضع رجل على ارضى البوردة والاخرى على طرفين البف اذا ما كان هناك شورت فى البف فى اى واحدة من ال7 بفات الموجودين فى الصورة فان الشيب تالف ونقوم بتقطيع البوردة واستخدام القطع السليمة منها فى الصيانة كما سوف نوضح قادما ...
اما اذا لم يكن هناك شورت فى اى بفه فقم بتغير ايسى البور الاسموس

******************************************
صلى على محمد وكمل
****************
نأتى الان الى الاعطال الغريبة التى واجهتنى شخصيا فى صيانة بوردة الهاردات
عطل صوت تكتكة منتظمة ولكنها تختلف عن تكتكة تلف الميديا تماما
والصورة التالية تبين العطل

وهى مقاومة 12 اوم يتم التأكد من سلامتها بقياسها بالديتجتال على وضع الصفارة فاذا صفرت فها سليمة وان لم يكن فهى تالفة يجب تغيرها ( دائما ما يكون بها حرق واضح )

*************الصورة التالية *****************************

2 دريفر خاصين بتنظيم الكهرباء للميديا
العطل المبدءى تلف واضح عليهم
وعند تلفهم نسمع صوت تكتكة تلف الميديا ولكن العيب قد يكون منهم
ويتم قياسهم كالتالى
الديجتال على وضع الصفارة - سوف نلاحظ انهم عبارة عن 6 ارجل 4 ارجل واصلين ببعض
و2 ارجل اخريين نضع اى طرف من الديجتال على رجل من الارجل الاربعة والاخر نغير على الطرفين الاخرين اذا ما كان هنا شورت فالدريفر تالف ووجب تغييرة
( احيانا ما يكون الدريفر القريب من الاسموس سليم قياسا ولكنه مغير من قيمتة فيوثر على سرعة الهارد فاذا ما كان الهارد بطء فى التعريف فغيره هذا اذا ما كان البطء من البوردة وليس الميديا بالطبع
****************************************
هذا هو الجزء الاول
وللموضوع بقية ان شاء الله
سنتكلم عن ايسى الرام فى برده الهارد
وعن ملفات 2 coil
وعن 2 دايود
وعن مقومات نقل الداتا
وعن المفاجأه التعديل من 80 إلى 160


وشكرا ونسالكم الدعاء
